什么是水流指示器

一、水流指示器简介

水流指示器是自动喷水灭火系统中很重要的水流式传感器，也是消防器材系列中最常用的一种。水流指示器按其叶片形状有板式和桨式两种.按安装基座又分为管式、法兰连接式和鞍座式三种。桨式水流指示器又分为电子接点式和机械接点式两种，电子式水流指示器有一对常开、一对常闭延时接点.还有一对自锁常开瞬时接点。当喷淋头喷水时，喷淋支管内水流动.带动水流指示器上限位开关S动作.动作信号返回消防控制中心报警。在报警器上显示该区城已在喷水，同时，又使得湿式报警阀的上部水压低于下部水压，使报警阀由关闭转为开启.压力水进入报警信号通道，推动水力警铃发出声响报警，并推动压力开关传送报警电信号.在报警控制器上，也显示开阀。
根据水流指示器和压力开关的报警信号或消防水箱的水位信号.控制器能自动启动消防水泵向管网加压供水，达到持续喷水的目的。

二、水流指示器接线图

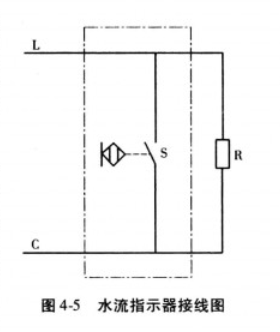

水流指示器的接线:水流指示器在应用时应通过模块块与系统总线相连.水流指示器的接线如图4-5所示。
