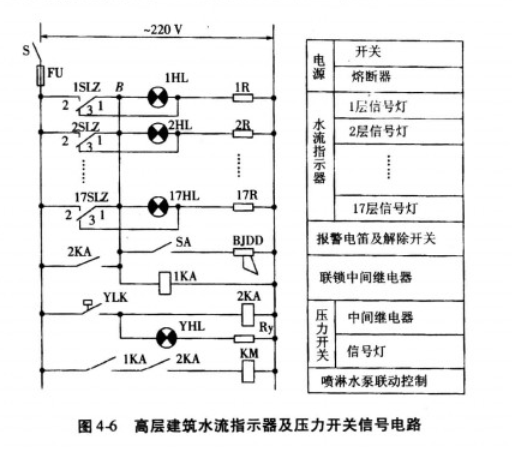

消防器材灭火中的压力开关简介发表时间：2022-12-29 13:09 消防器材灭火中的压力开关简介压力开关适用于水、空气等介质.是自动喷水灭火系统中十分重要的水压传感式继电器。它和水力警铃统称为水(压)力警报器，也是消防器材设备中最重要的设备之一。一般将水力警铃安装在湿式报警阀的延迟器之后.压力开关则安装在延迟器的上部。当系统进行水喷淋灭火时.在5-90S.内.管网内水压下降到一定值时.压力开关动作.将水压转换成开关信号或电信号，并配合水流指示器一起实现对消防水泵的自动控制或实施水喷淋灭火的回馈信号控制.故压力开关又称为“水一电信号转换器’。与此同时，管网水流将驱动延迟器后面的水力警铃发出报警音响。  图4-6为高层建筑水流指示器及压力信号电路图。 当火灾发生时，由于环境温度升高，使玻璃球喷淋头自动开启喷水灭火(跟悬挂式干粉灭火器的原理是一样的)，假如使配水干管上的水流指示器2SLZ动作时，其常开触点“1一2“闭合，同时常闭触点“1一3“打开，信号指示灯2HL亮，B点电位为交流220 V，报警电笛BJDD鸣响报警(手动解除触点SA平时处于闭合状态).同时接通连锁继电器I KA。此时.由于其他各水流指示器均未动作.对应常闭触点“1一3"通过接线使信号灯的两端处于等电位状态.信号灯不能亮，这样就把动作与未动作的水流指示器区分开来，确定出火灾发生的楼层。随着水喷淋灭火的进行.使管网内水压下降。只有压力开关Y LK动作时，信号灯YHL亮.继电器2KA得电.其常开触点闭合。BJDD继续保持鸣响.同时使IKA得电.其触点1KA上KA闭合.中间继电器KM通电吸合.使喷淋泵投入运行给管网供水加压，实现了电动消防泵的自动启动。 |
